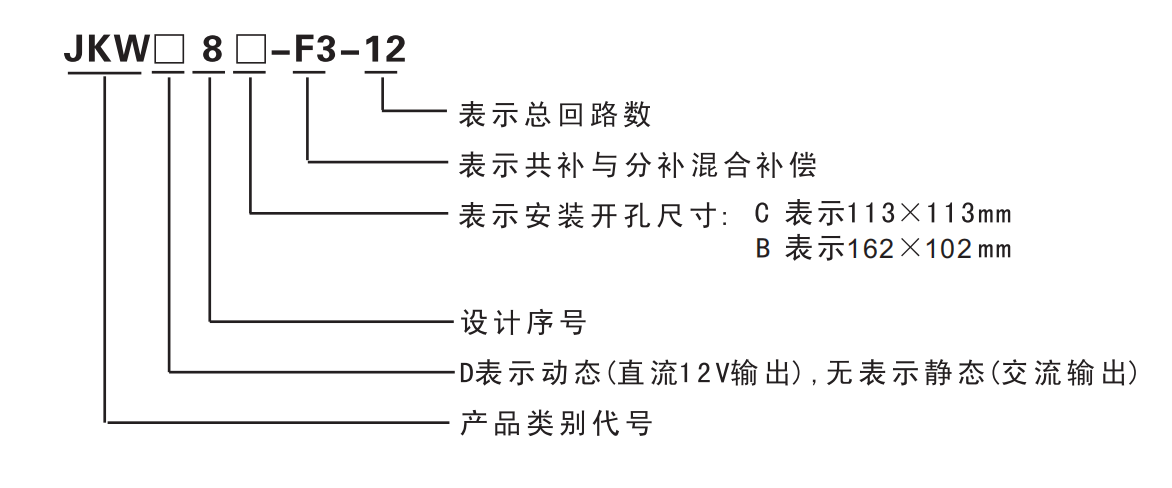

Význam modelu

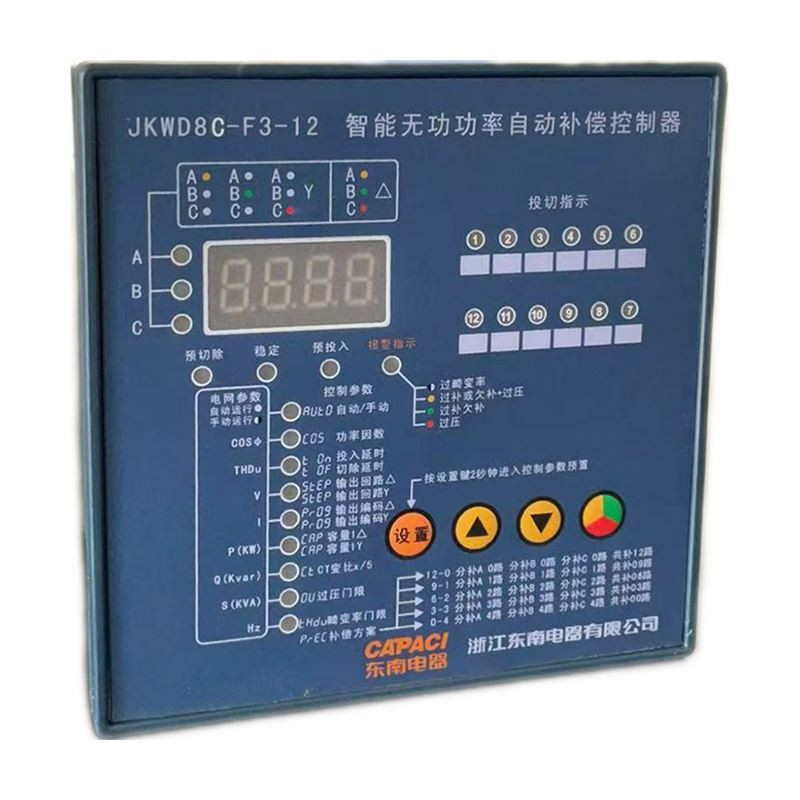

TheTrojfázový ovládač kompenzácieje inteligentné zariadenie na automatickú kompenzáciu jalového výkonu postavené na vysoko{0}}rýchlostnom a vysoko{1}}výkonnom mikroprocesorovom jadre. Toto sofistikovanéproduktusúčasne vzorkuje signály 3-fázového napätia a 3-fázového prúdu, čím ponúka kombinované schémy kompenzácie rozdelenej-fázy a spoločnej{7}}fázy. Používateľom modifikované riadiace parametre sú trvalo uložené a chránené proti strate pri výpadku prúdu. Jeho prevádzka je založená na zloženom riadení prepínania kondenzátorových bánk pomocou základného účinníka a základného jalového výkonu, výsledkom čoho je stabilný výkon bez oscilácií, ktorý nie je citlivý na harmonické rušenie z napätia alebo prúdu. Toto robíproduktuideálne pre automatické riadenie kompenzácie jalového výkonu v systémoch striedavého prúdu (45Hz-65Hz) pod 0,4kV. Technické špecifikácie k tomuproduktusú nasledovné: Menovité prevádzkové napätie: AC 380V; Menovitý prevádzkový prúd: AC 0,1-5A; Statický výstup: AC 220V 3A; Dynamický výstup: DC 12V 10mA; Menovitá prevádzková frekvencia: 45-65Hz; Zobrazený účinník: Lagging 0.001 - Leading 0,001; Nameraný jalový výkon: 0-9999 Kvar; Nameraný aktívny výkon: 0-9999 kW; Nameraný zdanlivý výkon: 0-9999 KVA; Hodnota ochrany pod napätím: AC 170V; Citlivosť: 100mA; Spôsob zobrazenia: Digitálna trubica. Na zabezpečenieTrojfázový ovládač kompenzáciefunguje tak, ako má, dodržujte tieto normálne pracovné a inštalačné podmienky:

1) Inštalujte v nadmorskej výške nie vyššej ako 2500 metrov;
2) Udržujte okolitú teplotu medzi -25 stupňami a +50 stupňami;
3) Zabezpečte, aby vlhkosť vzduchu nepresiahla 50 % pri 40 stupňoch alebo 90 % pri 20 stupňoch;
4) Umiestnite do prostredia bez korozívnych plynov, vodivého prachu a horľavých/výbušných látok;
5) Vyberte si miesto montáže bez silných vibrácií.

Primárna aplikácia tohtoproduktuje automatická regulácia zariadení na kompenzáciu kondenzátorov v-distribučných systémoch nízkeho napätia. Jeho cieľom je upraviť účinník na užívateľom-definovaný stav, čím sa zvýši účinnosť výkonového transformátora, zníži sa straty vo vedení a zlepší sa kvalita napájacieho napätia. Pri použití v spojení s bez{4}}kontaktnými prepínačmi (ako sú dynamické regulátory a kompozitné prepínače).Trojfázový ovládač kompenzáciespĺňa potrebu rýchleho prepínania na dosiahnutie optimálnej reaktívnej kompenzácie, najmä v inštaláciách, ktoré využívajú kombináciu stratégií kompenzácie spoločnej{0}}fázy a delenej fázy-. Sada funkcií tohtoproduktuje rozsiahly:

1. Používa súčet 3-fázového základného jalového výkonu na určenie spínania kondenzátora, čím zabraňuje osciláciám spínania a presne zobrazuje účinník siete aj pri harmonickom skreslení.
2. Ponúka vysoko presné{1}}meranie účinníka v širokom rozsahu zobrazenia.
3. Poskytuje-zobrazenia v reálnom čase pre celkový účinník (PF) aj základný účinník (DPF).
4. Zobrazuje samostatne-hodnoty 3-fázového napätia, prúdu, aktívneho výkonu, jalového výkonu a zdanlivého výkonu v reálnom čase.
5. Podporuje automatický aj manuálny prevádzkový režim.
6. Rozhranie človek-stroj je priateľské a ľahko sa používa.
7. Používatelia si môžu vybrať z 12 rôznych metód výstupu kódovania.
8. K dispozícii je maximálne 5 kompenzačných schém (na pridelenie spoločných a delených{2}}fázových obvodov).
9. Môže ovládať až 12 výstupných obvodov.
10. Všetky ovládacie parametre sú digitálne nastaviteľné pre intuitívne a pohodlné nastavenie.
11. Funkcia ochrany-vypnutím zachová všetky údaje.
12. Zahŕňa funkcie ochrany proti prepätiu-a pod{2}}prepätiu.
13. Vstupná impedancia prúdového signálu je veľmi nízka (menšia alebo rovná 0,01Ω).
14. Cieľový účinník je možné nastaviť v širokom rozsahu, od 0,70 oneskorenia až po 0,70 predstihu.
