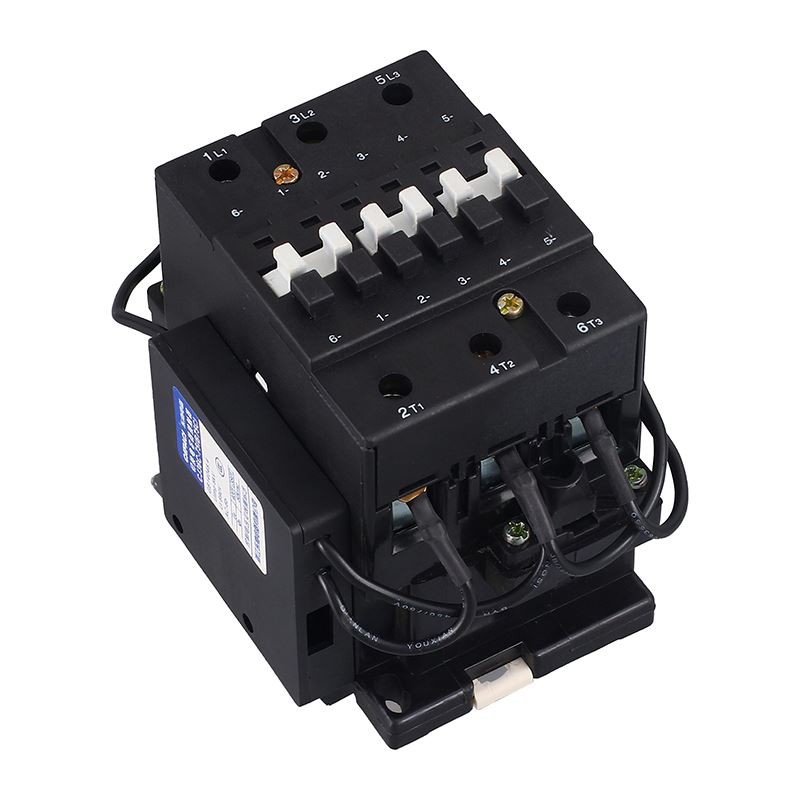

Nízkonapäťový kondenzátorový stýkač

Špeciálne navrhnutý pre bezpečnú prevádzku v bežných distribučných sieťachNízkonapäťový kondenzátorový stýkač CJ36Cje špeciálne spínacie zariadenie na ovládanie nízkonapäťových{0}}zvodových kondenzátorov. Je to preferovaný komponent v rámci automatického kompenzačného zariadenia používaného na zvýšenie účinníka. Tento robustný produkt je plne kompatibilný so systémami striedavého prúdu dimenzovanými na 50 Hz s maximálnym pracovným napätím 380 V, odborne riadi spínanie kondenzátorových batérií až do 50 kvar na optimalizáciu elektrickej účinnosti. Ako evolúcia založená na striedavom stýkači série B-,Nízkonapäťový kondenzátorový stýkač CJ36Cje novším produktom v našej zostave, ktorý je dostupný v piatich špecifikáciách pre rôzne nízkonapäťové{0}}škály aplikácií. Jeho konštrukčné riešenie predstavuje kľúčový upgrade: spínací obvod odporu je namontovaný na oboch stranách hlavných napájacích kontaktov a je doplnený o pripojené vybíjacie zariadenie. Toto zariadenie sa automaticky pripája ku kondenzátorom, keď sú odpojené- zo siete, čím zaisťuje, že akékoľvek nebezpečné zvyškové napätie sa zníži na menej ako 50 V do 30 sekúnd. Táto vnútorná vlastnosť produktu ponúka používateľom hmatateľné úspory tým, že eliminuje potrebu a náklady na ďalší externý výbojový hardvér. Hlavné kontakty si zachovávajú logicky navrhnutú konfiguráciu pre bezpečnú a spoľahlivú prevádzku jednotlivých záťaží. Na dosiahnutie spoľahlivého výkonu v typických- prostrediach s nízkym napätím musí byť tento stýkač nainštalovaný a používaný za týchto štandardných podmienok: a) Prípustná teplota okolitého vzduchu sa pohybuje od -5 stupňov alebo rovných -5 až +40 stupňov, pričom priemerná 24-hodinová teplota nepresahuje +35 stupňov. b) Nadmorská výška miesta inštalácie by nemala byť vyššia ako 2000 m. c) Relatívna vlhkosť vzduchu na mieste musí byť menšia alebo rovná 50 %, keď je teplota +40 stupňov . Okrem toho, priemerná minimálna teplota najvlhkejšieho mesiaca je menšia alebo rovná +25 stupňu a priemerná maximálna relatívna vlhkosť v danom mesiaci je menšia alebo rovná 90 %. d) Je určený pre nastavenie stupňa znečistenia 3. e) Kategória inštalácie je III. f) Musí byť umiestnený tam, kde nedochádza k výrazným otrasom, nárazom alebo vibráciám. g) Montážna plocha môže mať sklon až 5 stupňov vzhľadom na vertikálu.

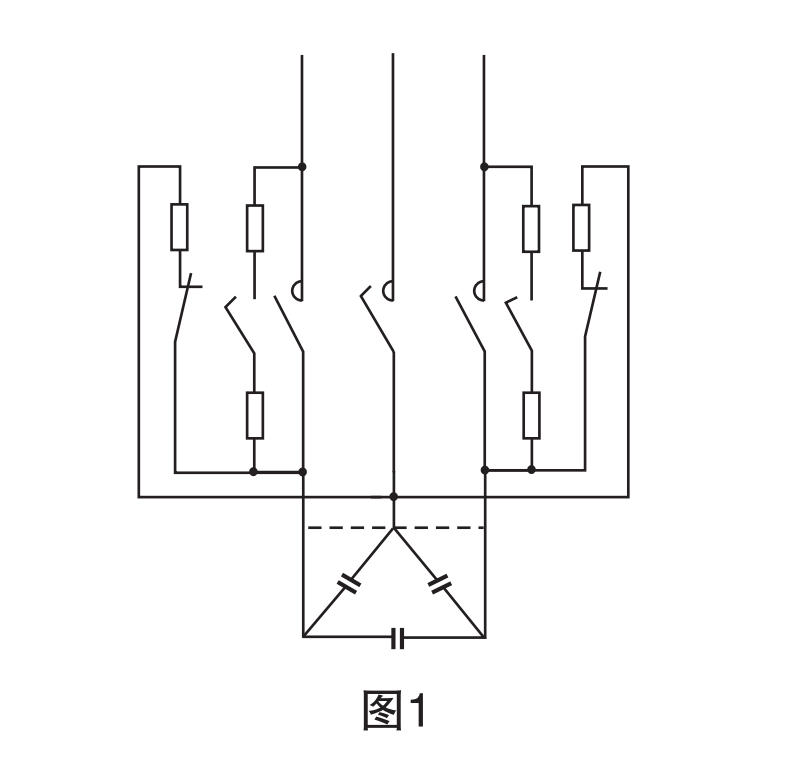

Operatívna inteligencia tohtoNízkonapäťový kondenzátorový stýkačje znázornená na obrázku 1. Schéma zapojenia nad bodkovanou čiarou znázorňuje logiku spínania s kondenzátorovou bankou zobrazenou nižšie. Po aktivácii elektromagnetickej cievky sa najskôr zatvorí obvod spínania odporu (skoré{2}}kontaktovanie so sériovými odpormi). Prúd preteká cez tieto odpory, aby pred-nabil kondenzátory a účinne potláčal počiatočný nárazový prúd. Hlavné kontakty sa potom uzavrú, prevezmú tok prúdu a skratujú-odpory. Počas deaktivácie je postupnosť ochranná: najskôr sa prerušia hlavné kontakty, potom nasleduje oneskorené otvorenie obvodu odporu, aby sa zmiernilo spínacie prepätie. Okrem toho dva normálne-zatvorené (rozpínacie) kontakty spolupracujú s odpormi a vytvárajú vybíjací obvod. Keď je stýkač zapojený, tento obvod je otvorený; po uvoľnení sa zatvorí, aby sa kondenzátory bezpečne vybili. TheCJ36Cproduktuobsahuje dvojcestné{0}}prepínanie rezistorov. Vzhľadom na to, že kondenzátory, ktoré riadi, sú vnútorne zapojené do trojuholníka, zaisťuje to, že v každom fázovom obvode je počas kritického momentu spínania prítomný -obmedzujúci odpor prúdu, ktorý poskytuje vyváženú a dôkladnú ochranu vašich nízkonapäťových kondenzátorov-.

Konfigurácia pomocných kontaktov: Model CJ36C-75 môže byť vybavený 6 pomocnými kontaktmi.

K dispozícii sú dva typy pomocných kontaktov:

CA7-10 (normálne otvorené) a CA7-O1 (normálne zatvorené). Užívatelia môžu špecifikovať svoje požiadavky pri objednávke.

Poznámka: 1. Pretože paralelné kondenzátory pracujú pod nadprúdom 1,3 ln po dlhšiu dobu a kondenzátory v napájacích systémoch vždy pracujú pri plnom zaťažení, tieto podmienky sa berú do úvahy pri konštrukcii kondenzátora. Preto stýkač a konektory na spínanie kondenzátora musia byť schopné odolať trvalému nadprúdu aspoň 1,3 In (neberúc do úvahy povolenú kladnú odchýlku kondenzátora +15 %). Preto sa odporúča použiť tento typ stýkača podľa parametrov v zátvorkách.

2. V - Menovitý prúd kondenzátora.

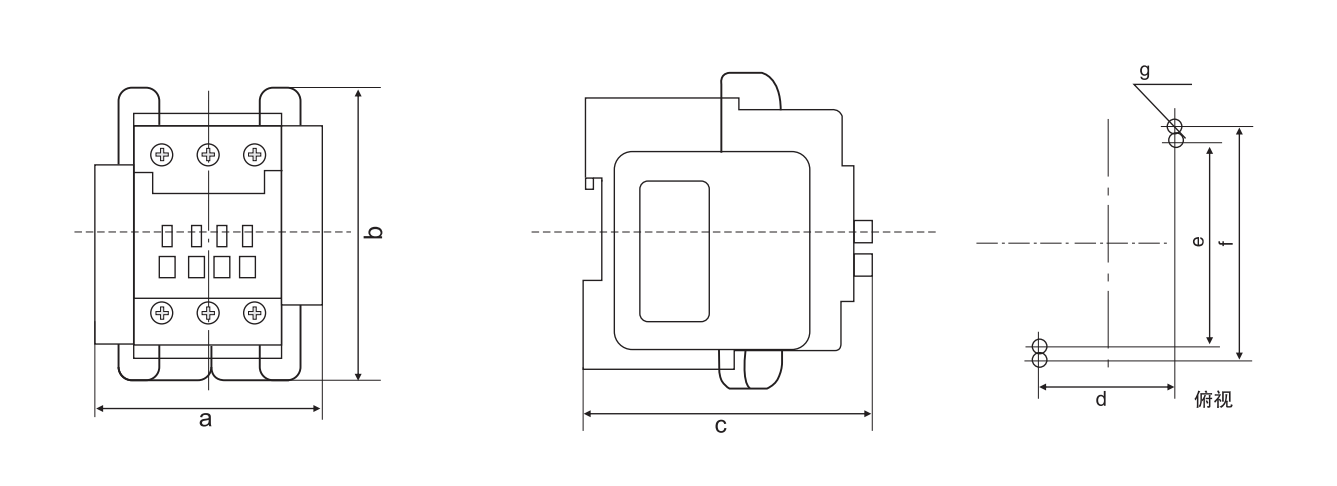

Obrys a montážne rozmery

Typ CJ36C-75 je možné inštalovať pomocou skrutiek M5 a podložiek proti uvoľneniu alebo pomocou montážnych koľajníc 35 mm alebo 75 mm.
