Ako dodávateľ AC Contactor Modules sa často stretávam s otázkami o rôznych technických aspektoch našich produktov. Jedna z najčastejšie kladených otázok sa týka zvýšenia kontaktnej teploty modulu AC stykača. V tomto blogovom príspevku sa ponorím do toho, čo je nárast teploty kontaktov, prečo na tom záleží a ako to ovplyvňuje výkon modulov AC stykačov.
Pochopenie nárastu kontaktnej teploty
Nárast teploty kontaktov sa týka zvýšenia teploty kontaktov v module AC stykača, keď je v prevádzke. Keď cez kontakty preteká elektrický prúd, odpor v kontaktnom materiáli spôsobuje tvorbu tepla. Toto teplo spôsobí zvýšenie teploty kontaktov nad okolitú teplotu.
Nárast kontaktnej teploty je kritickým parametrom, pretože môže výrazne ovplyvniť výkon a životnosť modulu AC stykača. Nadmerný nárast teploty môže viesť k rôznym problémom, vrátane opotrebovania kontaktov, oxidácie a dokonca aj kontaktného zvárania. Tieto problémy môžu viesť k zníženiu spoľahlivosti kontaktov, zvýšenej spotrebe energie a v konečnom dôsledku k predčasnému zlyhaniu stykača.
Faktory ovplyvňujúce nárast kontaktnej teploty
Nárast teploty kontaktov modulu AC stykača môže ovplyvniť niekoľko faktorov. Pochopenie týchto faktorov je nevyhnutné na zabezpečenie správnej činnosti a dlhej životnosti stýkača.
Aktuálne zaťaženie
Najvýznamnejším faktorom ovplyvňujúcim nárast teploty kontaktov je prúdové zaťaženie prechádzajúce kontaktmi. So zvyšujúcim sa prúdom sa zvyšuje aj teplo generované prechodovým odporom. Preto vyššie prúdové zaťaženie bude mať za následok vyšší nárast teploty kontaktu. Je dôležité vybrať modul striedavého stýkača s menovitým prúdom, ktorý dokáže zvládnuť očakávané zaťaženie bez toho, aby spôsobil nadmerné zvýšenie teploty.
Kontaktný materiál
Materiál použitý na kontakty hrá zásadnú úlohu pri určovaní nárastu teploty kontaktu. Rôzne materiály kontaktov majú rôznu elektrickú vodivosť a odporové vlastnosti. Materiály s vysokou elektrickou vodivosťou, ako je striebro a meď, majú tendenciu mať nižší prechodový odpor, a teda nižší nárast teploty. Na druhej strane materiály s nižšou vodivosťou môžu generovať viac tepla a viesť k vyššiemu nárastu teploty.
Kontaktný tlak
Kontaktný tlak je ďalším dôležitým faktorom, ktorý ovplyvňuje nárast kontaktnej teploty. Adekvátny kontaktný tlak zaisťuje dobrý elektrický kontakt medzi kontaktmi, znižuje prechodový odpor a minimalizuje tvorbu tepla. Nedostatočný kontaktný tlak môže viesť k zvýšenému prechodovému odporu a vyššiemu nárastu teploty. Preto je nevyhnutné zabezpečiť, aby boli kontakty správne nastavené a udržiavané, aby sa zachoval správny kontaktný tlak.
Teplota okolia
Okolitá teplota má tiež vplyv na zvýšenie kontaktnej teploty. Vyššie teploty okolia môžu sťažiť kontaktom odvádzanie tepla, čo má za následok vyšší nárast teploty. Okrem toho môžu extrémne teploty okolia ovplyvniť mechanické vlastnosti kontaktných materiálov, čo môže viesť k zvýšenému opotrebovaniu kontaktov a zníženiu spoľahlivosti.
Meranie nárastu kontaktnej teploty
Aby sa zabezpečila správna činnosť modulu AC stykača, je potrebné zmerať nárast teploty kontaktov. Existuje niekoľko metód na meranie nárastu kontaktnej teploty, vrátane:
Termočlánky
Termočlánky sú bežnou metódou na meranie nárastu kontaktnej teploty. Termočlánok je zariadenie, ktoré pozostáva z dvoch rôznych kovov spojených na jednom konci. Keď je teplotný rozdiel medzi dvoma koncami termočlánku, generuje sa napätie, ktoré možno merať na určenie teploty. Termočlánky môžu byť pripojené ku kontaktom modulu AC stykača na meranie nárastu teploty.
Infračervené teplomery
Infračervené teplomery sú ďalšou možnosťou merania nárastu kontaktnej teploty. Tieto zariadenia využívajú infračervené žiarenie na meranie teploty objektu bez fyzického kontaktu. Infračervené teplomery môžu byť použité na meranie teploty kontaktov na diaľku, čo z nich robí pohodlný a neinvazívny spôsob merania teploty.
Význam kontroly nárastu kontaktnej teploty
Riadenie nárastu teploty kontaktov je rozhodujúce pre zabezpečenie spoľahlivej prevádzky a dlhej životnosti modulu AC stykača. Nadmerné zvýšenie teploty môže viesť k rôznym problémom, vrátane:
Kontakt Wear
Vysoké kontaktné teploty môžu spôsobiť rýchlejšie opotrebovanie kontaktného materiálu. To môže mať za následok zvýšený prechodový odpor, ktorý ešte viac zhoršuje nárast teploty. V priebehu času môže nadmerné opotrebovanie kontaktov viesť k poruche kontaktu a potrebe výmeny.
Oxidácia
Kontaktná oxidácia je ďalším problémom, ktorý sa môže vyskytnúť v dôsledku vysokých kontaktných teplôt. Oxidácia môže zvýšiť kontaktný odpor a znížiť elektrickú vodivosť kontaktov, čo vedie k ďalšiemu zvýšeniu teploty a potenciálnemu zlyhaniu kontaktu.
Kontaktné zváranie
V extrémnych prípadoch môže nadmerné zvýšenie teploty spôsobiť zvarenie kontaktov. Zváranie kontaktov môže zabrániť správnemu otváraniu a zatváraniu kontaktov, čo má za následok stratu kontroly a potenciálne poškodenie elektrického systému.
Ako naše moduly AC stykačov riešia nárast teploty kontaktu
Ako dodávateľ modulov AC stykačov chápeme dôležitosť kontroly nárastu teploty kontaktov. Naše produkty sú navrhnuté a vyrobené tak, aby sa minimalizoval nárast kontaktnej teploty a zabezpečila spoľahlivá prevádzka.
Vysokokvalitné kontaktné materiály
Používame vysokokvalitné kontaktné materiály s vynikajúcou elektrickou vodivosťou a nízkym prechodovým odporom. To pomáha znižovať teplo generované kontaktmi a minimalizovať nárast teploty.
Optimálny dizajn kontaktov
Naše AC kontaktné moduly sú navrhnuté s optimálnou kontaktnou geometriou a tlakom, aby sa zabezpečil dobrý elektrický kontakt a minimalizoval sa prechodový odpor. To pomáha znížiť nárast teploty a zlepšiť spoľahlivosť kontaktov.
Tepelný manažment
Do našich modulov AC stykačov začleňujeme funkcie tepelného manažmentu, ktoré pomáhajú odvádzať teplo a udržiavať stabilnú prevádzkovú teplotu. To zahŕňa použitie chladičov a ventilačných kanálov na zlepšenie prenosu tepla a zníženie nárastu teploty.
Záver
Nárast kontaktnej teploty je kritickým parametrom, ktorý môže výrazne ovplyvniť výkon a životnosť modulu AC stykača. Pochopením faktorov, ktoré ovplyvňujú nárast kontaktnej teploty a podniknutím krokov na jeho kontrolu, môžeme zabezpečiť spoľahlivú prevádzku a dlhú životnosť našich produktov.

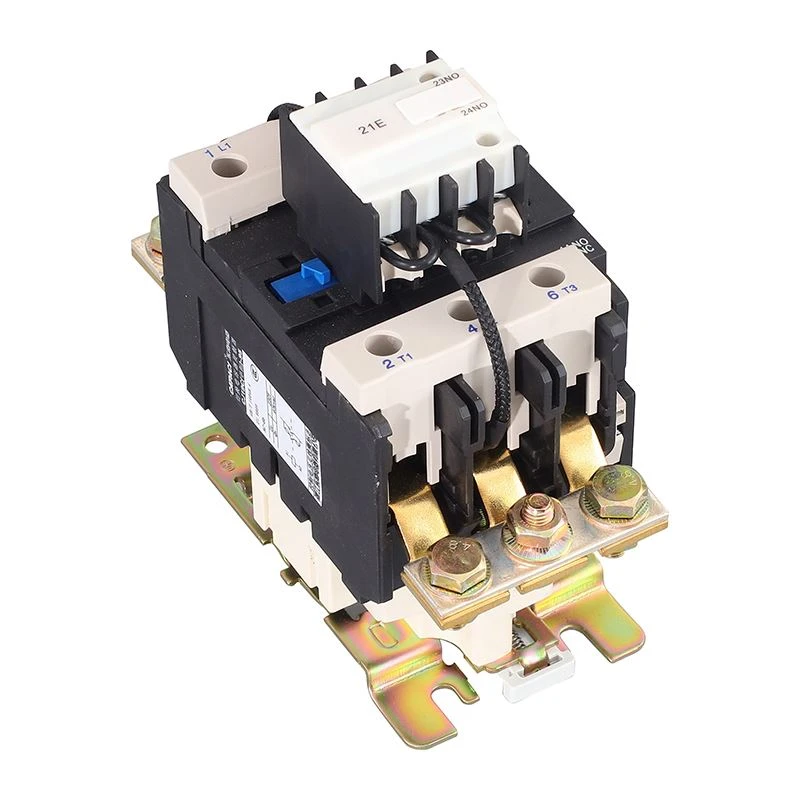

Ak hľadáte na trhu vysokokvalitné moduly stýkačov striedavého prúdu, pozývame vás, aby ste preskúmali náš sortiment. nášStykače pre výkonové kondenzátory,Ovládač AC stykačaaKapacitný zaťažovací stykačsú navrhnuté tak, aby spĺňali najvyššie štandardy kvality a výkonu. Kontaktujte nás ešte dnes, aby ste prediskutovali svoje špecifické požiadavky a dozvedeli sa viac o tom, ako môžu naše produkty spĺňať vaše potreby.
